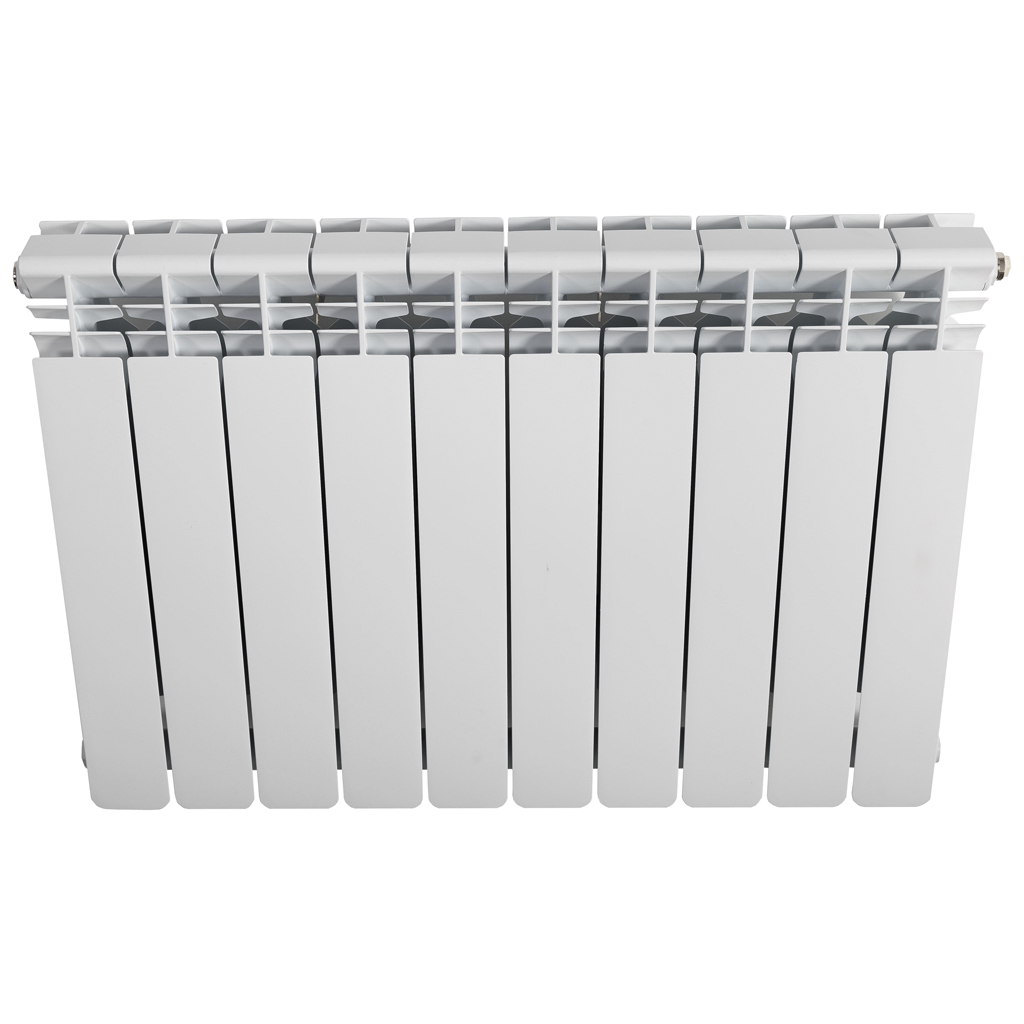

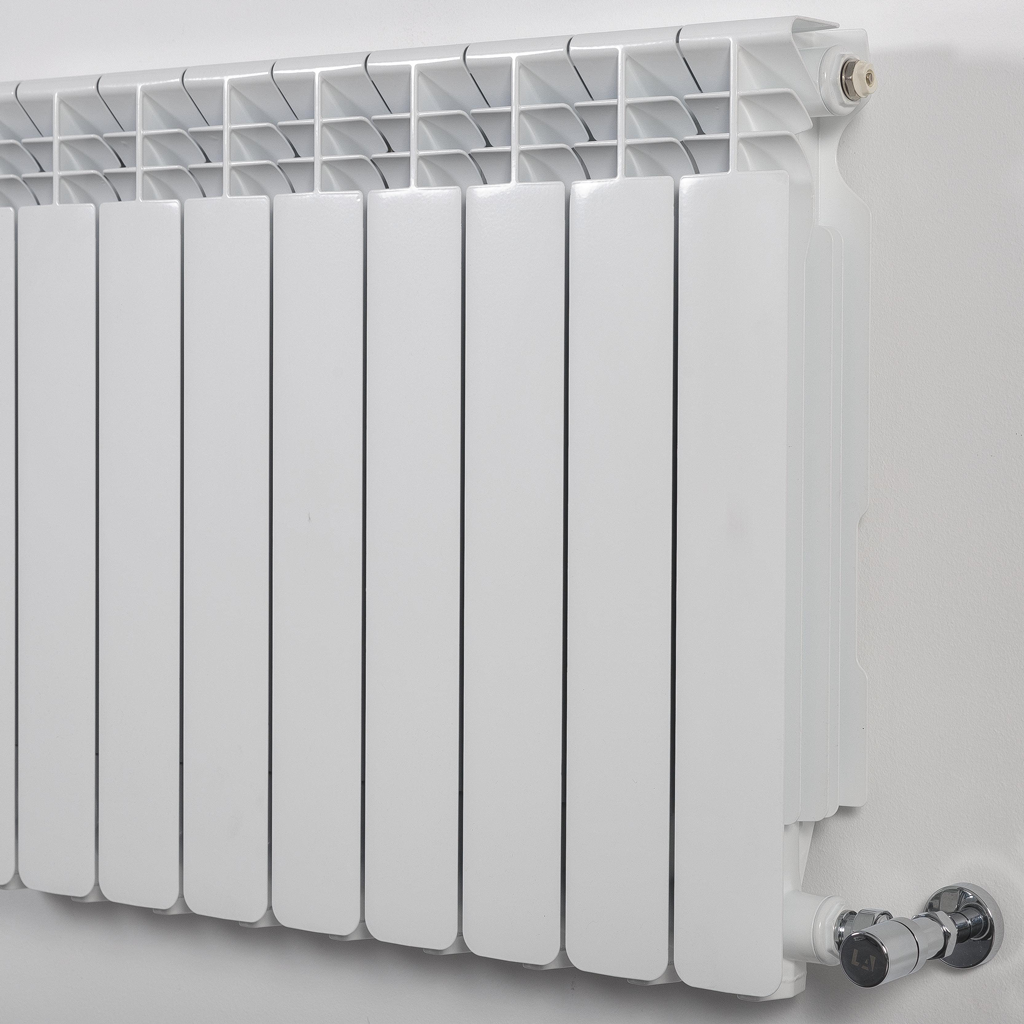

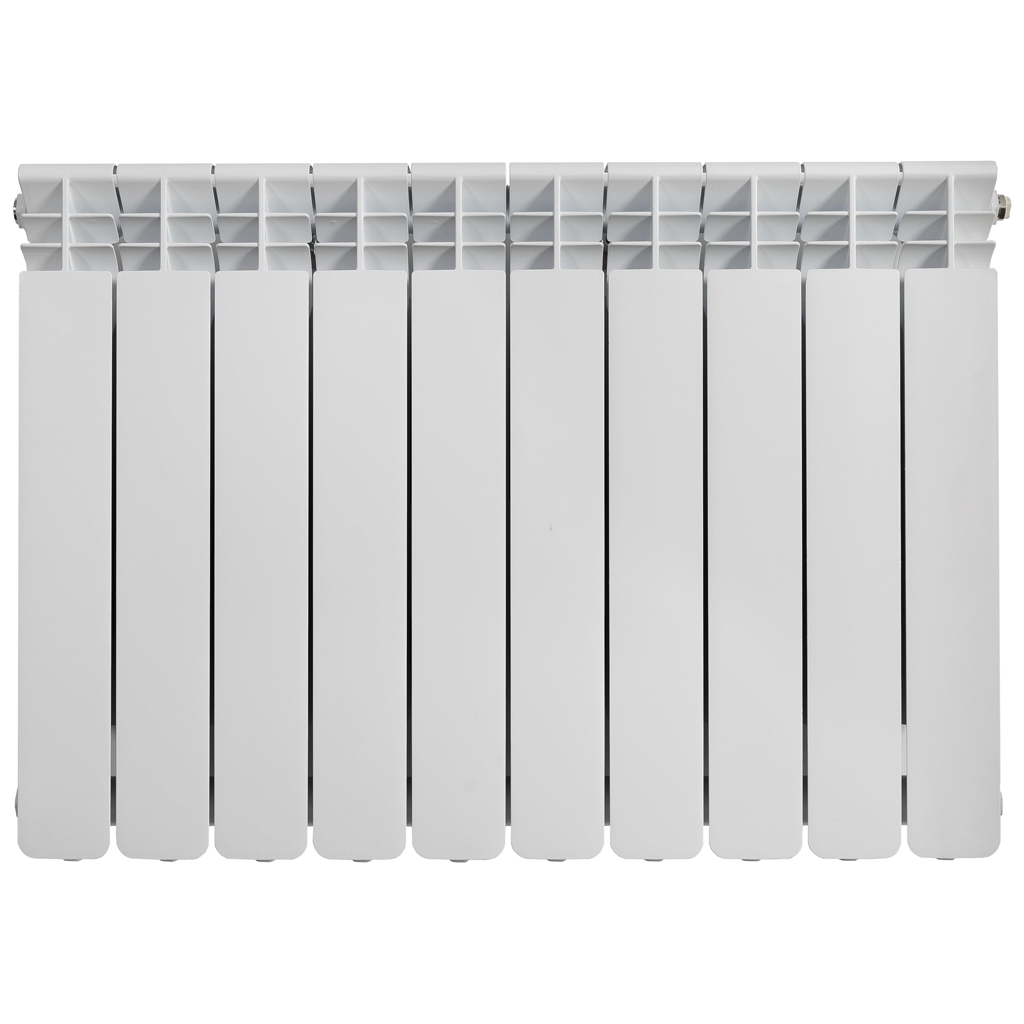

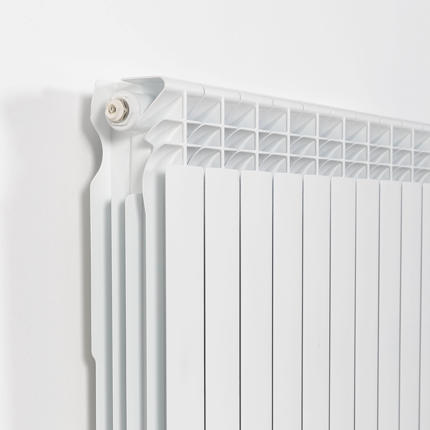

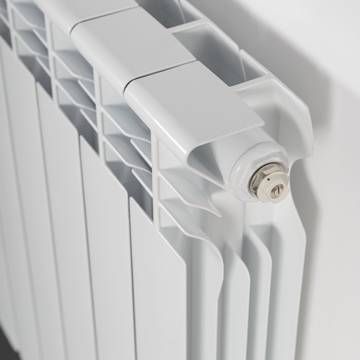

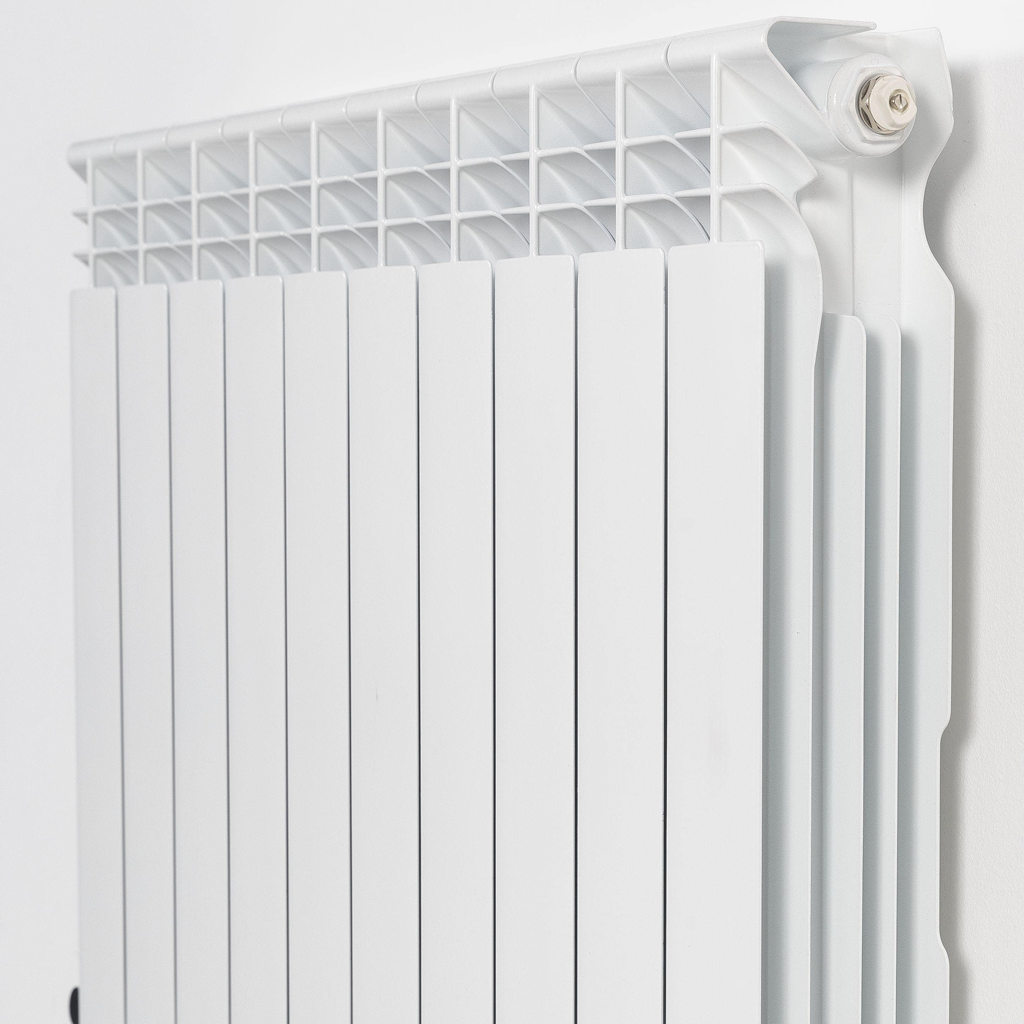

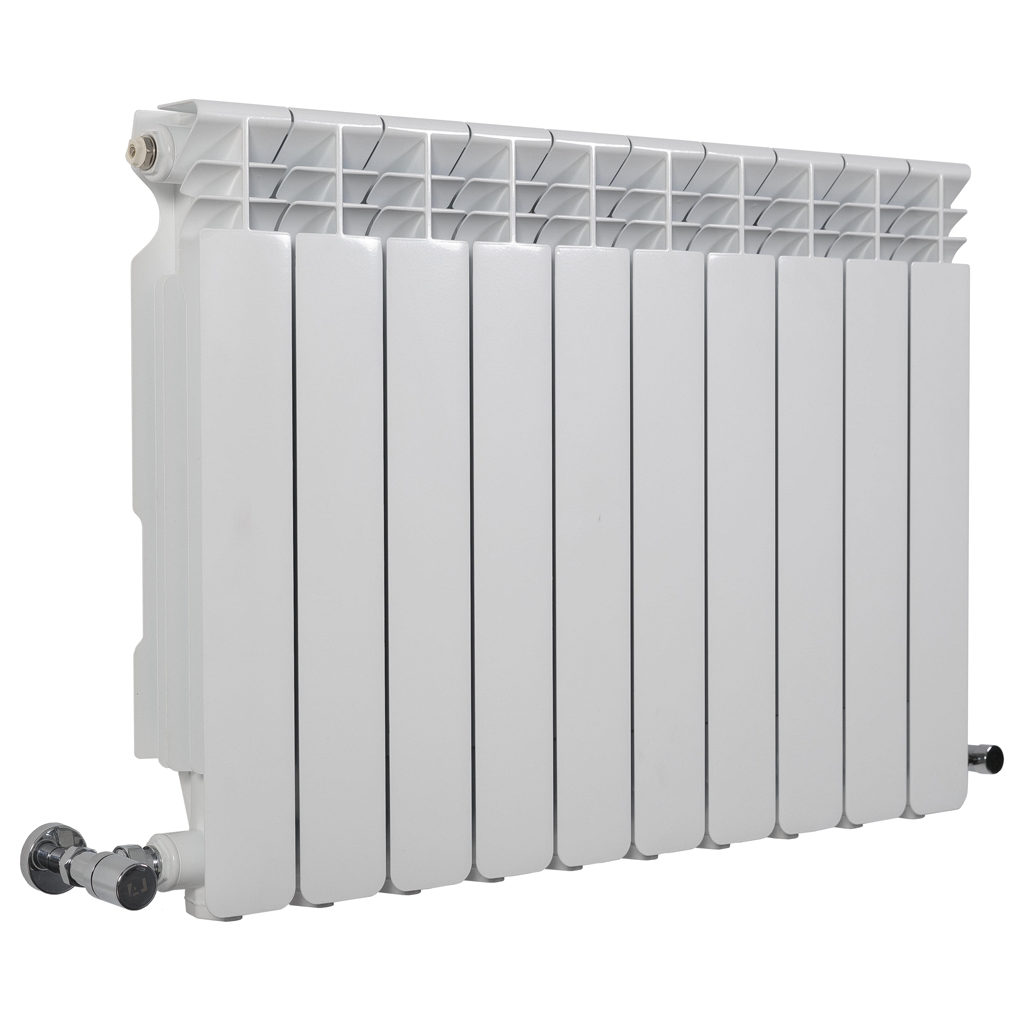

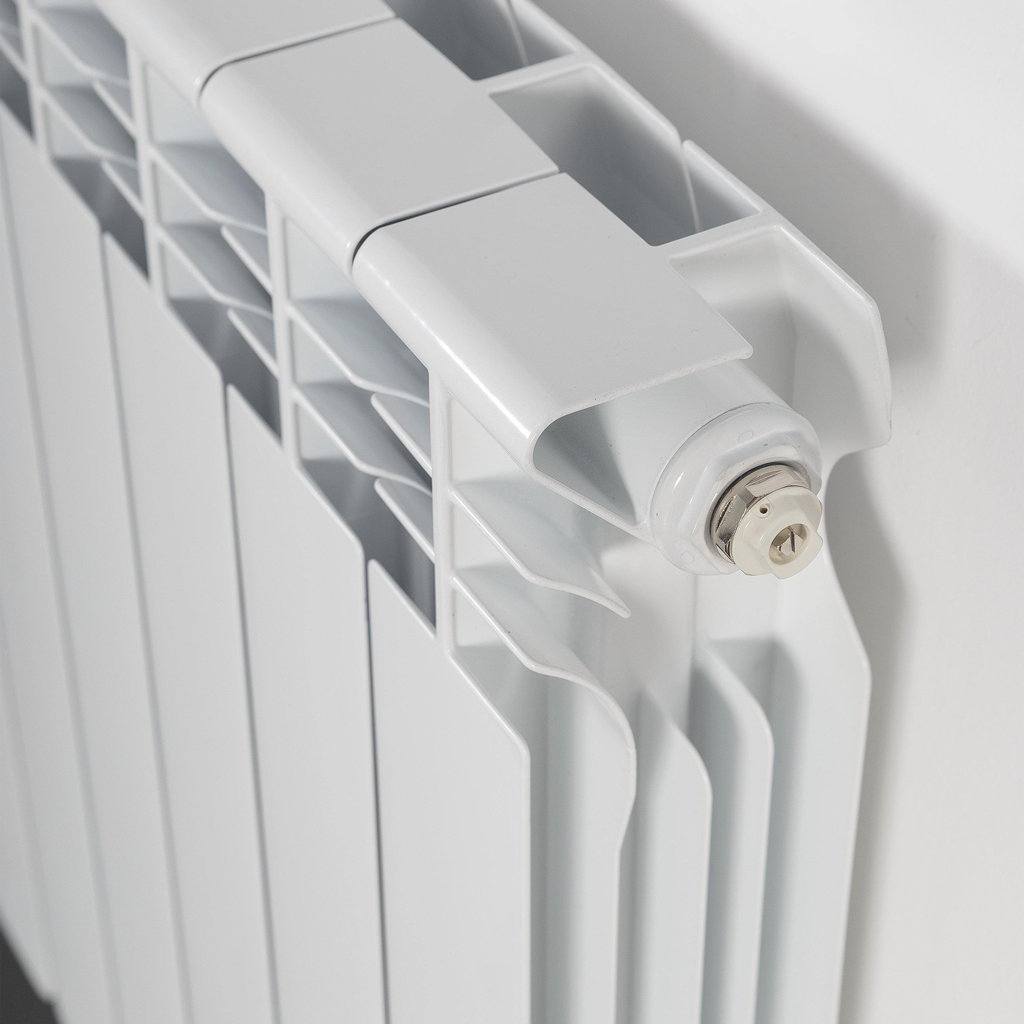

АЛУМИНИЕВИТЕ РАДИАТОРИ HELYOS EVO

Вечен дизайн и устойчив, екологичен производствен процес
Отлично съотношение тегло/мощност
По-добър топлообмен = висока ефективност и нисък разход на енергия
Идеални за нискотемпературни инсталации и с 38% по-бързо загряване в сравнение със стоманата
Не променят качествата си с времето благодарение на боядисване и анафореза

ПРОИЗВЕЖДАТ СЕ ГЛИДЕРИ HELYOS EVO В СЛЕДНИТЕ МОДИФИКАЦИИ

H350
H500
H600
H700
H800

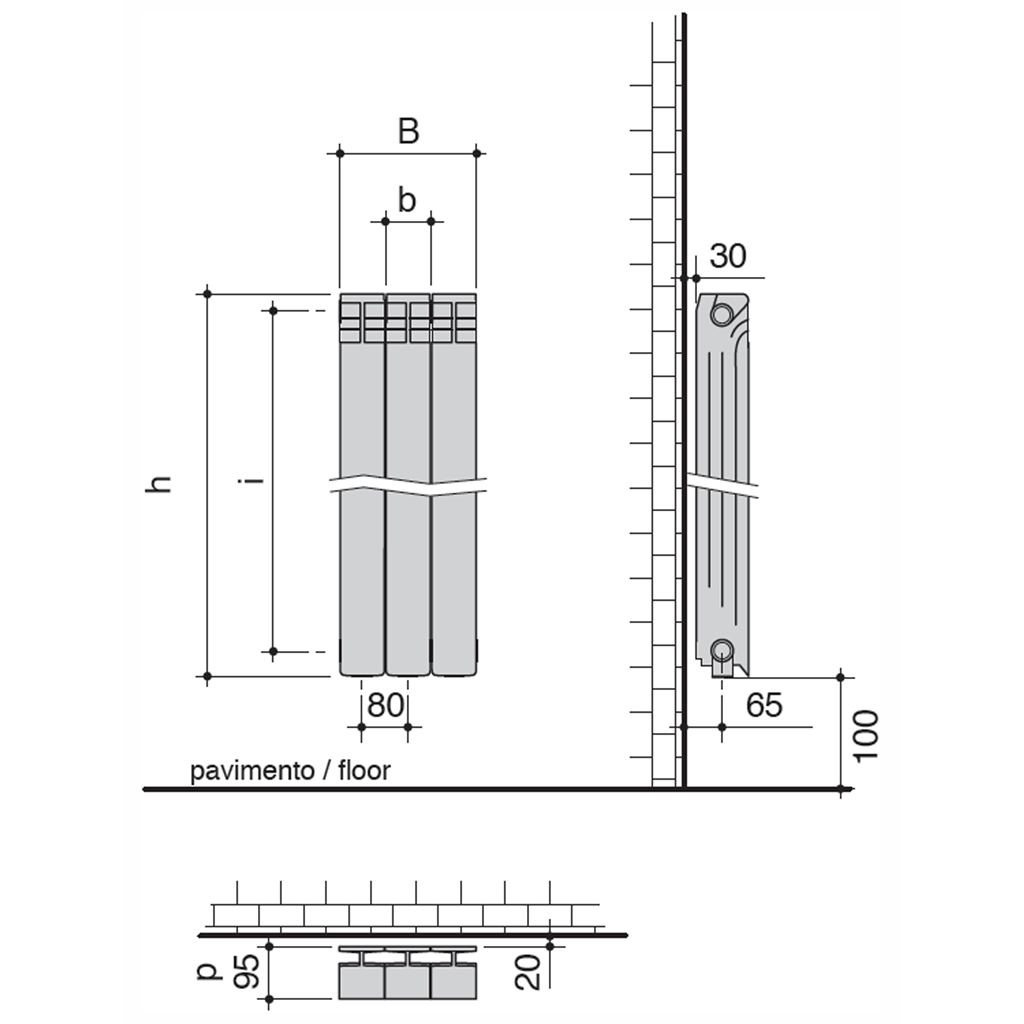

ДИАГРАМИ НА ГЛИДЕРИ HELYOS EVO

РАДИАТОРНИ ГЛИДЕРИ HELYOS EVO - ЦЕНИ И ХАРАКТЕРИСТИКИ
Модел	H	350	500	600	700	800
GMG-3 Ltd	Код	151081051	151081101	151081151	151081201	151081251
Модел	Име	HELYOS EVO	HELYOS EVO	HELYOS EVO	HELYOS EVO	HELYOS EVO
Цена в BGN с ДДС	бр	20,02	20,40	22,63	29,10	30,41
Цена в Евро с ДДС	бр	10,24	10,43	11,57	14,88	15,55
Срандартен цвят - Бял	RAL	9016	9016	9016	9016	9016
Междуосово разстояние i	mm	350	500	600	700	800
Височина h	mm	428	578	678	778	878
Широчина b	mm	80	80	80	80	80
Дълбочина p	mm	95	95	95	95	95
Присъединителен размер	"	1	1	1	1	1
Маса на празен глидер	kg	1,08	1,37	1,52	1,80	2,03
Воден обем	l	0,26	0,33	0,37	0,40	0,43
Мощност при ΔТ12,5°C - 35°C/30°C/20°C	Watt	15,10	21,01	22,17	24,33	26,46
Мощност при ΔТ17,5°C - 40°C/35°C/20°C	Watt	23,21	32,15	34,25	37,71	41,24
Мощност при ΔТ22,5°C - 45°C/40°C/20°C	Watt	32,01	44,17	47,40	52,32	57,45
Мощност при ΔТ25,0°C - 50°C/40°C/20°C	Watt	36,62	50,47	54,32	60,02	66,01
Мощност при ΔТ30,0°C - 55°C/45°C/20°C	Watt	46,23	63,55	68,76	76,12	83,96
Мощност при ΔТ35,0°C - 60°C/50°C/20°C	Watt	56,29	77,22	83,92	93,05	102,89
Мощност при ΔТ40,0°C - 65°C/55°C/20°C	Watt	66,77	91,41	99,74	110,73	122,71
Мощност при ΔТ45,0°C - 70°C/60°C/20°C	Watt	77,61	106,09	116,15	129,10	143,33
Мощност при ΔТ50,0°C - 75°C/65°C/20°C	Watt	88,80	121,20	133,10	148,10	164,70
Мощност при ΔТ55,0°C - 80°C/70°C/20°C	Watt	100,30	136,72	150,56	167,68	186,76
Мощност при ΔТ60,0°C - 90°C/70°C/20°C	Watt	112,10	152,61	168,48	187,81	209,48
Експонента	n	1,27800	1,26400	1,29300	1,30300	1,31900
Коефициент	Km	0,59700	0,85900	0,84300	0,90300	0,94200

(*) Топлинната мощност е сертифицирана от Politecnico di Milano – Енергиен департамент, съгласно UNI EN 442-1 по система 3.

ТОПЛООТДАВАНЕ ПРИ ΔT, РАЗЛИЧНА ОТ 50°C

В много случаи искаме да установим топлоотдаването на радиатор с температура на котелната вода, различна от определената в каталога. Вместо да говорим за температура на водата, ние говорим за ΔT (разлика в температурата) между средната температура на водата и температурата на помещението, което се отоплява.

ΔT = средната t° на водата – t° на околната среда в помещението
Средната t° на водата = (t° на подаваща вода + t° на връщаща вода) / 2

ПРИМЕР ЗА ОПРЕДЕЛЯНЕ НА ΔT°C

Обикновено използваното обозначение е ΔT50°C

t° на подаваща вода - 75°C
t° на връщаща вода - 65°C
t° на околната среда в помещението - 20°C

ΔT°C = ((75+65) / 2) – 20
ΔT°C = (140/2) – 20
ΔT°C = 70 – 20
ΔT°C = 50°

ПРИМЕР ЗА ОПРЕДЕЛЯНЕ НА МОЩНОСТТА НА ГЛИДЕР ПРИ ΔT°C, РАЗЛИЧНА ОТ ΔT50°C

Ако температурата на водата е по-висока или по-ниска от 75°C, при етапа на хомологизиране на радиатора се определя специфичен коефициент (обозначаван от производителите като коефициент "n"), което прави възможно изчисляването на топлоотдаването на продукта, съгласно следната формула:

Топлоотдаване при ΔТ, различна от 50°C = Топлоотдаване при ΔT50°C × (Нова ΔT/50)^n

n - степен на която е повдигнато съотношението между Нова ΔT и ΔT50°C

Търсим топлоотдаването на радиаторен глидер, модел Helyos Evo 600 при ΔT30°C

Топлоотдаване на радиаторен глидер, модел Helyos Evo 600 при ΔT50°C = 133,1 W
n = 1,293 (виж таблицата)

Топлоотдаване при ΔT30°C = 133,1 × (30/50)^1,293

Топлоотдаване при ΔT30°C = 133,1 × 0.60^1,293

Топлоотдаване при ΔT30°C = 133,1 × 0,5166

Топлоотдаване при ΔT30°C = 68,76 W

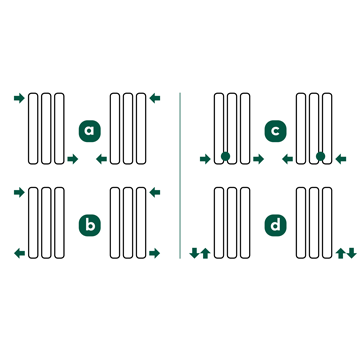

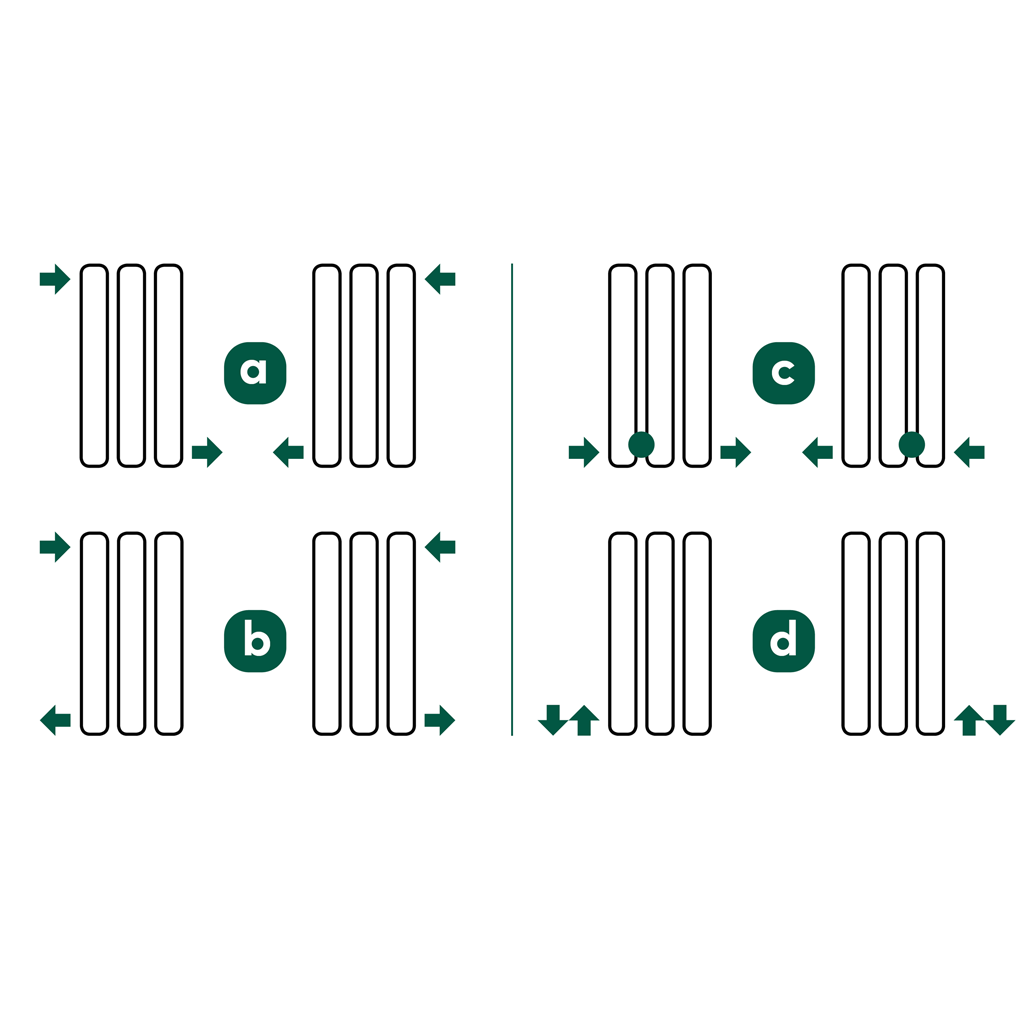

ПРОМЯНА НА ИЗХОДНАТА МОЩНОСТ В ЗАСИМОСТ ОТ НАЧИНА НА СВЪРЗВАНЕ

ПРОМЯНА НА ИЗХОДНАТА МОЩНОСТ В ЗАСИМОСТ ОТ НАЧИНА НА СВЪРЗВАНЕ-1

Фигура A - Срещуположно свързване към горните и долните изводи
- Изходна мощност - 100%

ПРОМЯНА НА ИЗХОДНАТА МОЩНОСТ В ЗАСИМОСТ ОТ НАЧИНА НА СВЪРЗВАНЕ-2

Фигура B - Едностранно свързване към горните и долните изводи
- Изходна мощност - 96%

ПРОМЯНА НА ИЗХОДНАТА МОЩНОСТ В ЗАСИМОСТ ОТ НАЧИНА НА СВЪРЗВАНЕ-3

Фигура C - Свързване в еднотръбна система
- Изходна мощност - 92%

ПРОМЯНА НА ИЗХОДНАТА МОЩНОСТ В ЗАСИМОСТ ОТ НАЧИНА НА СВЪРЗВАНЕ-4

Фигура D - Срещуположно свързване към долните изводи. Монтирането на диафрагма е задължително.
- Изходна мощност - 90%

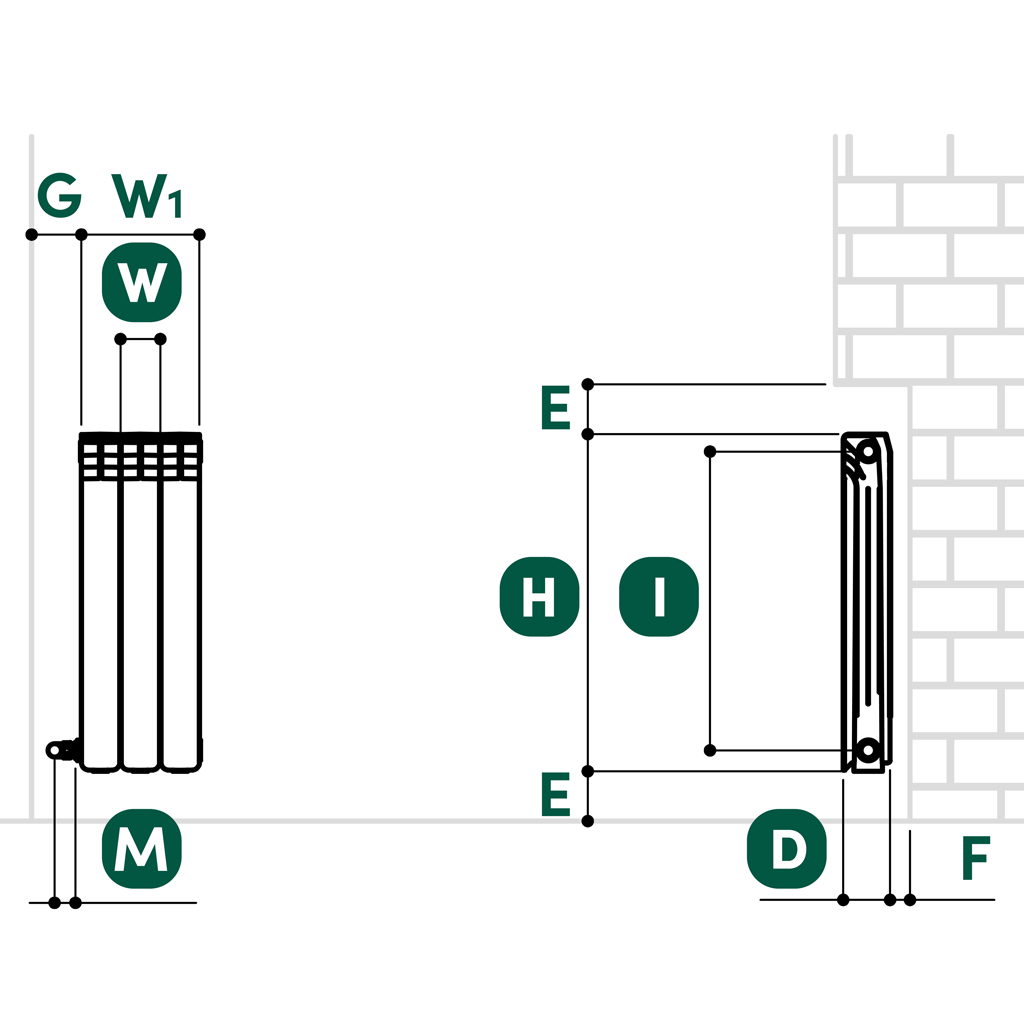

ПРАВИЛА ЗА МОНТАЖ HELYOS EVO

E > 100 mm
F 20 ÷ 50 mm – за стандартни конзоли с дюбел
G
- > 100 mm при свързване тип a – b – c
- > 200 mm при свързване тип d
W₁ = (W × брой елементи) + 20 mm
M (за връзки тип a – b – c):
Разстоянието между размер W₁ и центъра на изходната тръба от стената е 42 mm
M (за връзка тип d):
- Разстоянието между размер W₁ и центъра на захранващата тръба е 40 mm
- Разстоянието между размер W₁ и центъра на връщащата тръба е 78 mm
- Полученото разстояние между двете тръби е 38 mm
